- 產品名稱：GGD型交流低壓配電柜
- 瀏覽：
- 添加時間：2016-05-07 17:18:40
- 推薦度：
產品說明
GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380 V，額定工作電流至3150A的配電系統，做為動力、照明及配電設備的電能轉換、分配與控制之用。
GGD型交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、 合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω摺?dòng)熱穩定性好，電氣方案靈活、組合 方便，系列性、實用性強、結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新?lián)Q代產品使 用。
GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》 等標準。
結構特征
①GGD型交流低壓配電柜的柜體采用通用柜的形式，構架用8MF冷軋型鋼局部焊接組裝而成，構架零件 及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。 通用柜的零部件按模塊原理設計，并有20mm模數的安裝孔，通用系數高。可以提高產品裝配的通用性， 既縮短了生產制造周期，也提高了工作效率。
②GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內 電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔品補充進柜，使密封的柜體 自下面上級成一個自然通風道，達到散熱的目的。
③GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸， 使整柜美觀大方，面目一新。
④柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條，關門時門 與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。
⑤裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝件與構架間用漆螺釘連接，整柜構成完 整的接地保護電路。
⑥柜體面漆選用聚脂桔形烘漆。附著力強，質感好。整柜呈亞光色調，避免了眩目效應，給值班人員創 造了較舒適的視覺環境。
⑦柜體的項蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環用于起吊和裝運。
⑧柜體的防護等級為IP30，用戶也可根據和環境的要求在IP20-IP40之間選擇。
使用條件
①周?chē)諝鉁囟炔桓哂冢?0℃，不低于-5℃。且24小時內平均溫度不得高于＋35℃。
②戶內安裝使用，使用地點的海拔高度不得超過2000m。
③周?chē)諝庀鄬?duì)濕度在***高溫度為＋40℃時不超過50%，在較低溫度時允許有較大的相對濕度；如 ＋20℃時為90%，但應考慮到由于溫度的變化有可能會偶然產生適度的凝露。
④設備安裝時與垂直面的傾斜度不超過5%。
⑤設備應安裝在無劇烈震動和沖擊以及不足以使用電器元件受到腐蝕的場所。
⑥用戶有特殊要求時可與制造廠協商解決。
型號
G: 交流低壓配電柜
G:電器元件固定安裝、固定接線
D:電力電柜

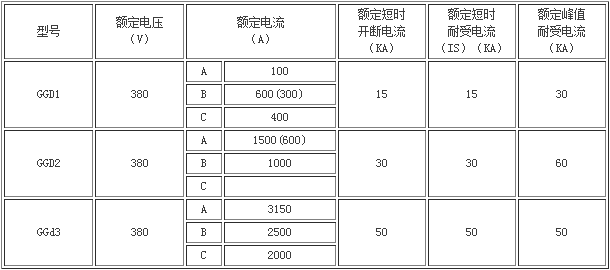

技術指標
資料介紹
訂貨須知
訂貨合同包含以下內容
①產品的全型號（包括主電路主配電系統圖和布置圖）額定工作電壓、額定工作電流、保護裝置整定電 流以及必要的技術參數。
②柜內元器件清單。
③其它與產品正常使用條件不符的特殊要求。
④柜體顏色。
